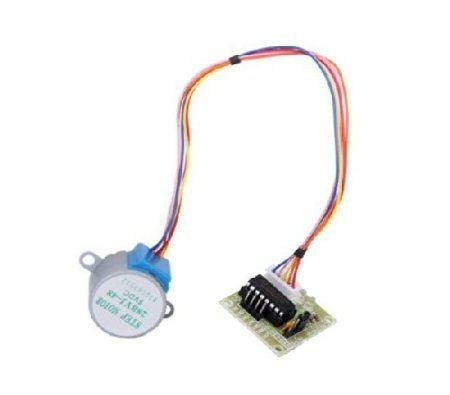

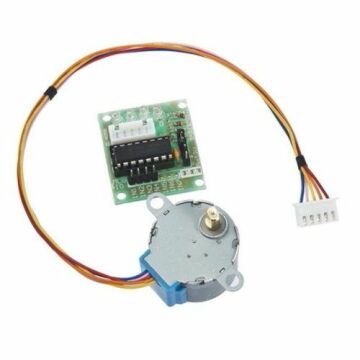

5V 4 Faz 5-Tel Step Motor & ULN2003 Sürücü Board / Stepper Motor 5V 4-Phase 5-Wire & ULN2003 Driver Board for Arduino
Ürün Detayı
Step motor ayrık mekanik hareketlerin içine elektrik darbeleri dönüştüren bir elektromekanik bir cihazdır. Elektirik darbeleri seri diziler uyguladığında, step motorun dönüş ekseni ayrık adımlar ile artar.Bu uygulanan giriş darbeler ile motorun dönüşü arasında doğrudan birkaç ilişki vardır.Uygulanan darbeler dizisi doğrudan motorun ekseninin dönüşü ile ilgilidir.Bir step motorun en büyük avantajlarından biri açık döngü sisteminde kontrol edilebilir olmasıdır.Açık döngü sistemi kavram olarak pozisyonların gerekliği hakkında geri dönüş bildirimine ihtiyaç olduğu anlamına gelir.Bu tip kontrol optik enkoderler gibi pahalı algılama ve geri besleme cihazları için gereksinimleri ortadan kaldırır.
Teknik Özellikleri
- Motorun dönüş açısı giriş darbesine orantılıdır.
- Motor dururken tam tork yapar. (sargılar enerji varsa)
- Hassas konumlandırma ve iyi step motorların hareketini tekrarlanabilirlik bir doğruluk vardır.
- Durdurma / başlatma iyi yanıt verir.
- Dijital giriş darbelerinin motorlara tepkisi motoru basit ve kontrole daha az masraflı halde açık çevrim kontrolü sağlar.
- Doğrudan eksene bağlı olan bir yük çok düşük bir hızda eşzamanlı rotasyonla elde etmek mümkündür.
- Hızlı giriş darbelerinin sıklığı orantılı olduğu gibi dönme hızlarının geniş bir aralığında gerçekleştirilebilir.
- Model: 28BYJ-48
- Anma gerilimi: 5 VDC
- Faz sayısı: 4
- Hız Varyasyon Oranı: 1/64
- Adım Açısı: 5,625 ° / 64
- Frekans: 100Hz
- DC direnci: 50Ω ±% 7 (25 ℃)
- Boşta In-çekiş Frekans:> 600Hz
- Boşta Out-çekiş Frekans:> 1000Hz
- In-çekiş Tork> 34.3mN.m (120Hz)
- Kendinden konumlandırma Tork> 34.3mN.m
- Sürtünme torku: 600-1200 gf.cm
- tork çekin: 300 gf.cm
- Yalıtımlı direnç>? 10 MQ (500V)
- İzoleli elektrik enerjisi: 600VAC / 1mA / 1s
- İzolasyon sınıfı: A
- Sıcaklık artış <40K (120Hz)
- Gürültü <35dB (120Hz, Yüksüz, 10cm)
Kablolama Diyagramı
Örnek Kod
int Pin0 = 10;
int Pin1 = 11;
int Pin2 = 12;
int Pin3 = 13;
int _step = 0;
boolean dir = true;// gre
void setup()
{
pinMode(Pin0, OUTPUT);
pinMode(Pin1, OUTPUT);
pinMode(Pin2, OUTPUT);
pinMode(Pin3, OUTPUT);
}
void loop()
{
switch(_step){
case 0:
digitalWrite(Pin0, LOW);
digitalWrite(Pin1, LOW);
digitalWrite(Pin2, LOW);
digitalWrite(Pin3, HIGH);
break;
case 1:
digitalWrite(Pin0, LOW);
digitalWrite(Pin1, LOW);
digitalWrite(Pin2, HIGH);
digitalWrite(Pin3, HIGH);
break;
case 2:
digitalWrite(Pin0, LOW);
digitalWrite(Pin1, LOW);
digitalWrite(Pin2, HIGH);
digitalWrite(Pin3, LOW);
break;
case 3:
digitalWrite(Pin0, LOW);
digitalWrite(Pin1, HIGH);
digitalWrite(Pin2, HIGH);
digitalWrite(Pin3, LOW);
break;
case 4:
digitalWrite(Pin0, LOW);
digitalWrite(Pin1, HIGH);
digitalWrite(Pin2, LOW);
digitalWrite(Pin3, LOW);
break;
case 5:
digitalWrite(Pin0, HIGH);
digitalWrite(Pin1, HIGH);
digitalWrite(Pin2, LOW);
digitalWrite(Pin3, LOW);
break;
case 6:
digitalWrite(Pin0, HIGH);
digitalWrite(Pin1, LOW);
digitalWrite(Pin2, LOW);
digitalWrite(Pin3, LOW);
break;
case 7:
digitalWrite(Pin0, HIGH);
digitalWrite(Pin1, LOW);
digitalWrite(Pin2, LOW);
digitalWrite(Pin3, HIGH);
break;
default:
digitalWrite(Pin0, LOW);
digitalWrite(Pin1, LOW);
digitalWrite(Pin2, LOW);
digitalWrite(Pin3, LOW);
break;
}
if(dir){
_step++;
}else{
_step--;
}
if(_step>7){
_step=0;
}
if(_step<0){
_step=7;
}
delay(1);
}
