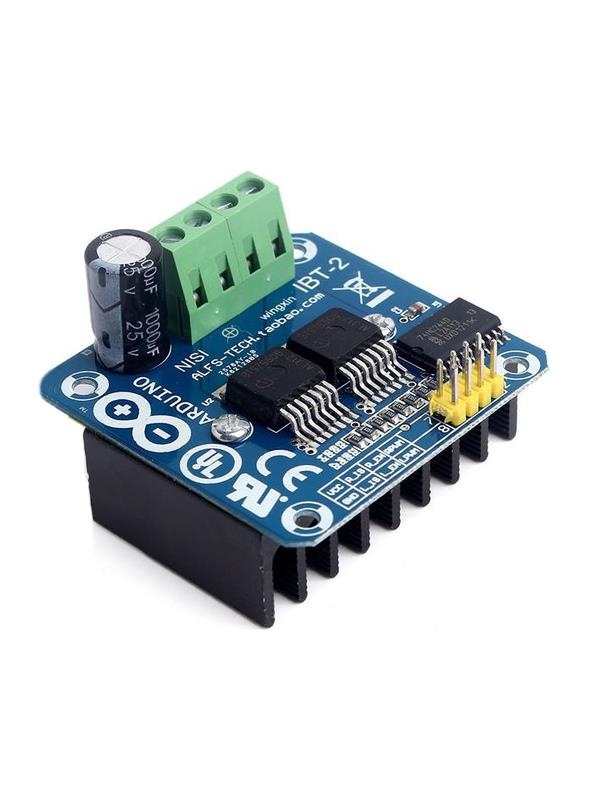

BTS7960B 40 Amper Motor Sürücü Modülü

BTS7960B 40 AMPER MOTOR SÜRÜCÜ MODÜLÜ

Ürün Açıklaması:

•  40 Ampere kadar motorları sürebileceğiniz güçlü bir motor sürücü modülüdür.
• 28V’a kadar gerilim uygulayabilirsiniz.
• Devre iç direnci 26miliohm’dur.
• Büyük soğutucusuyla ek bir soğutma sistemine gerek yoktur.
• MCU’lara doğrudan bağlanabilir.

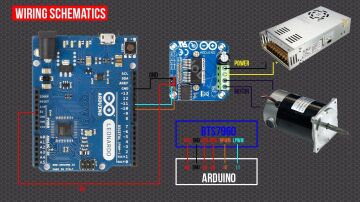

• Kullanım için pin bağlantısını şu şekilde yapınız:
  VCC:  5V
  GND: 0V
  R_en,L_en: Ortak PWM girişi
  *RPWM: Sol Yön
  *LPWM: Sağ Yön
  B-: 0V
  B+: Maksimum 28V
  M+,M-: Motor Bağlantıları
  * Bu pinler yön (direction) pinleridir. Lojik voltajlarda (0V-5V) çalışmaktadırlar.
