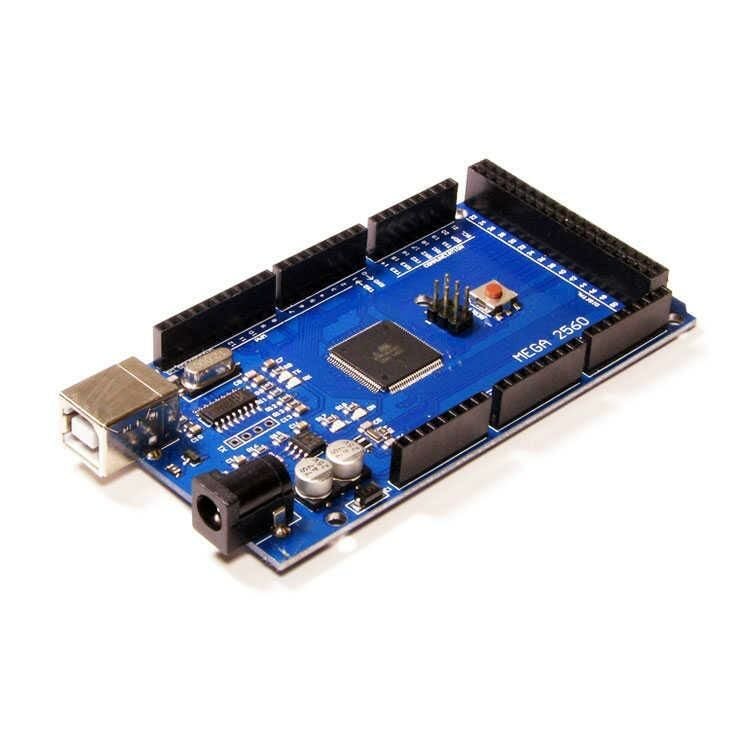

Kullanım Alanları
- Açık kaynaklı bir geliştirme platformudur.
- Arduino kütüphaneleri ile mikrodenetleyicileri kolaylıkla programlayabilirsiniz.
- Analog ve digital girişleri sayesinde analog ve digital verileri işleyebilirsiniz.
- Kolay bir şekilde çevresiyle etkileşime girebilen sistemler tasarlayabilirsiniz.
- Sensörler kullanarak alınan verilileri işleyerek sistemler tasarlayabilirsiniz.
- Tasarladığınız sistemlerin çıktıları ile yeni bir donanım yapabilirsiniz.
Teknik Özellikler
| Mikrodenetleyici | ATmega2560 |
| Çalışma gerilimi | 5V |
| Giriş Gerilimi (önerilir) | 7-12V |
| Giriş Gerilimi (sınır) | 6-20V |
| Dijital I / O Pins | 54 (ki 15 PWM çıkışı sağlayan) |
| Analog Giriş Pins | 16 |
| I / O Pin başına DC Akım | 20 mA |
| 3.3V Pin için DC Akım | 50 mA |
| Flash Bellek | 8 KB bootloader tarafından kullanılan hangi 256 KB |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| Saat hızı | 16 MHz |
| Uzunluk | 101,52 mm |
| Genişlik | 53.3 mm |
| Ağırlık | 37 g |
Güç Girişi
Arduino Mega 2560 USB ‘den ve harici bir adaptör veya batarya ile beslenebilir. Güç kaynağı otomatik olarak seçilir.Kart 6-20V arasında bir harici kaynaktan beslenebilir. Eğer 7V'un aşağısında besleme kullanılırsa 5V çıkış pini 5V veremez ve kart dengesiz çalışabilir. 12V’tan yukarı bir harici güç kaynağı kullanılırsa voltaj regülatörü fazla ısınıp karta zarar verebilir. Dolayısıyla 7 ila 12 Volt kullanılması önerilir.12 volt üstü regülatörlerde aşırı ısınmaya neden olarak Arduino Mega 2560 karınızın zarar görmesine sebep olabilir.Eğer uygun adaptörünüz yoksa güç girişi kısmını vin pinine diğer ucunuda gnd pinine bağlayabilirsiniz. Güç girişi dışında Arduino Mega 2560 5 volt ve 3.3 volt çıkış pinlerinede sahiptir, bu pinler sayesinde kullanmak isteğiniz elektronik eşyalara besleyebilirsiniz.
Arduino Mega2560 ‘ın diğer kartlardan farkı FTDI USB-to-serial sürücü entegresi kullanılmamış olmasıdır. USB-to-Serial entegresi yerine ATmega16U2 USB-to-serial dönüştürücü olarak programlanmıştır.
Girdi ve Çıktılar
Arduino Mega 2560 PIN bağlantıları
54 dijital giriş çıkış pinlerinin hepsi pinMode(), digitalWrite(), ve digitalRead() fonksiyonları kullanılarak giriş veya çıkış olarak kullanılabilir. 5 voltta çalışırlar ve her pin maksimum 40mA giriş veya çıkış sağlar. Pinlerde 20-50 kOhm pull-up dirençleri (normalde bağlantısız) vardır. Bu pinlerin haricinde özel görevi olan pinler de mevcuttur:
- Seri: 0 (RX) ve 1 (TX); Serial 1: 19 (RX) ve 18 (TX); Serial 2: 17 (RX) ve 16 (TX); Serial 3: 15 (RX) ve 14 (TX). Seri data almak (RX) ve göndermek (TX) için kullanılır. 0 and 1 pinleri aynı zamanda ATmega16U2 USB-to-TTL seri entegresinin(bkz. bir üst başlık) alakalı pinlerine bağlıdır.
- Harici Kesme: 2 (interrupt 0), 3 (interrupt 1), 18 (interrupt 5), 19 (interrupt 4), 20 (interrupt 3), and 21 (interrupt 2). Bu pinler harici kesmeler için kullanılır, düşen kenar, yükselen kenar kesmeleri, interrupt on change kesmeleri gibi… attachInterrupt() fonksiyonunun kullanılarak hangi interruptın ne şekilde kullanılacağı belirtilir.
- PWM: 0 to 13. 8-bit PWM çıkış verir. analogWrite() fonksiyonu kullanılır.
- SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS). Bu pinler SPI kütüphanesi kullanılarak SPI iletişim kurulmasını sağlar. SPI pinleri aynı zamanda ICSP headerdan da kullanılır.
- LED: 13. 13 nolu pinde bir LED bulunmaktadır. Çıkış High edildiğinde LED yanar, LOW edildiğinde söner.
- TWI: 20 (SDA) and 21 (SCL). Wire kütüphanesi kullanılarak TWI iletişim sağlayabilir.
Mega2560’ın her biri 10 bit çözünürlükte 16 analog girişi bulunur. Default olarak 0-5V aralığında çalışırlar ama AREF pini ve analogReference() fonksiyonuyla referans gerilim aralığı değiştirilebilir.
Programlama
Arduino IDE’si üzerinden programlanır.
İnidirmek İçin aşağıdaki butona tıklayınız ;
Fiziksel Özellikleri
Arduino Mega 10.16 cm uzunluk ve 5.33 cm genişliğe sahiptir. Mega pinleri arasındaki mesafe 2.54 mm iken header blokları arasındaki geniş boşluklar 4.05 mm dir. Arduino Mega 2560 kendi için tasarlanan özel shieldler ile uyumludur.
Dökümanlar
- Arduino ile proje gerçekleştirirken devre tasarımlarını yapmak için ihtiyacınız olacak, görsel olarak tasarlanmış ve oldukça kullanışlı bir program olan Fritzing 'i indirmek için tıklayınız
- Aşağıda Fritzing ile ilgili bir video bulunmaktadır. İncelemenizi tavsiye ederiz.
