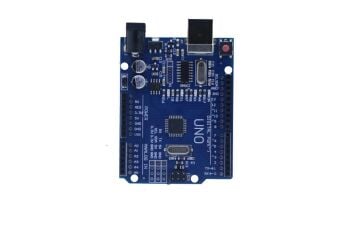

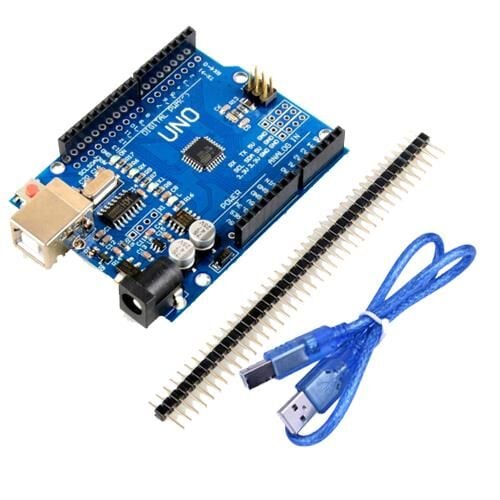

Arduino UNO R3 - Atmega 328P - CH340 Entegreli + USB KABLO
Ürün Detayları
Arduino Uno R3 modeli üzerinde ATMEGA328P mikrodenetleyici bulunan ve çok yaygın olarak kullanılan açık kaynaklı bir ARDUINO kartıdır. Bu versiyonunda CH340 entegresi kullanılmıştır. Diğer versiyonları ile arasında herhangi bir kullanım farkı yoktur. Ucuz fiyatlı olması ile oldukça elverişli bir üründür. Ürün kullanıma hazır olması için CH340 entegresinin driver'ı yüklenmelidir. Son günlerde piyasada en çok kullanılan Arduino modelidir. Ucuz fiyatı ile tercih edilmektedir.
Yüklemek için Tıklayınız
MAC kullanıcıları için Tıklayınız
Üzerinde 14 adet digital ve 6 adet analog I/O ( giriş çıkış ) pini mevcuttur.
USB kablosu yardımıyla bilgisayar ile kolaylıkla haberleşebilir ve programlanabilir.
Programlanması için ARDUINO IDE uygulamasına ihtiyaç vardır. Arduino sayfasından ücretsiz olarak indirilebilir. (indirmek için linke tıklayınız )
Üzerinde bulunan güç girişi ile standart bir power jack yardımıyla kolaylıkla güç kaynağı bağlanabilir.
ICSP pinleri ile harici olarak programlanabilir.
CH340 Driver'ını yüklemek için indirdiğiniz CH341SER klasöründeki setup kurulum dosyasını çalıştırınız.
Ürün klon olmasının yanında getirdiği bazı geliştirilmiş özellikleri de vardır. Pinleri header yardımıyla lehimleyerek çoğaltabilmemiz bu özelliklerden biridir. (4 x GND, 2 x 5V, 2 x 3.3V, 1 x RX/TX, 1 x SCL/SDA) ve giriş çıkış olarak kullanılan dişi headerların yanına lehimle tutturabileceğiniz harici pin delikleri bulunmaktadır. Bu sayede projelerde kullanılan jumper kabloların çıkarak temassızlık oluşturması engellenmiş olur. Aşağıdaki resimde detaylı olarak gösterilmiştir.
Arduino Kullanımı Amaç ve Alanları
- Arduino açık kaynak kodlu bir prototip geliştirme platormudur.
- Çevresi ile kolay bir şekilde haberleştirebiliriz.
- DIY (do it yourself ) "kendin yap" projelerinde yararlı bir araç olarak kullanılabilir.
- Çeşitli eğitim ve tasarım amaçlı işler, temel seviyede elektronik ile uğraşan öğrenciler veya hobiciler için ideal bir üründür.
- Sensörleri ve diğer uygun çevresel elemanları ve devreleri kolay bir şekilde birleştirip uygun kodlama ile çalışır hale getirebiliriz.
- Analog ve dijital girişleri kullanarak analog ve dijital sinyalleri işleyebiliriz.
- İşlediğimiz analog ve dijital sinyalleri uygulamalarımızda kullanabiliriz.
- Arduino uygulama geliştirmek için ve prototip üretmek için bize hız katar. Ancak bu özellik kart üzerinde kullanılan Atmega mikrodenetleyicinin performansında düşüklüğe yol açacaktır.
- Kart üzerinde güç kaynağı olarak kullanılabilecek iki çeşit kaynak türü vardır. Bunlardan bir tanesi doğrudan USB bağlantısı ile sağlanır. Diğeri ise Power Jack bağlantısı yapılarak güç sağlanır. Arduino UNO güç seçimini otomatik olarak yapmaktadır.
| Teknik Özellikler | |
| Mikrodenetleyici | Atmega328P |
| Çalışma Gerilimi | 5V |
| Giriş Gerilimi (önerilen) | 7-12V |
| Giriş Gerilimi (sınır değerleri) | 6-20 V |
|
Dijital I/O Pinleri |
14 adet |
|
PWM Dijital Pinleri |
6 adet |
|
Analog I/O Pinleri |
6 adet |
|
I/O Pinlerin DC Akımı |
20mA |
|
3.3V pininin DC akımı |
20mA |
| Flash Memory | 32 KB ( 0.5 KB bootloader tarafından kullanılır. ) |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Clok Speed | 16 MHz |
| Boyu | 68.6 mm |
| Genişllik | 53.4 mm |
| Ağırlık | 25 gram |
Dökümanlar
Fritzing
- Arduino ile proje gerçekleştirirken devre tasarımlarını yapmak için ihtiyacınız olacak, görsel olarak tasarlanmış ve oldukça kullanışlı bir program olan Fritzing 'i indirmek için tıklayınız
- Aşağıda Fritzing ile ilgili bir video bulunmaktadır. İncelemenizi tavsiye ederiz.
